上海市松江区金都西路518号
工程名称:0℃~7℃冷藏库和-18℃~-25℃冷冻库安装设计工程
施工日期:50天
案例详情:该工程为冷链物流冷库,总容积11000立方米,尺寸规格60m*34m*5.5m,为五面体保温,主要分为四间,其中包含一间-18℃~-25℃冷冻库,两间0℃~7℃冷藏库和一间8~-25℃变温库。
11000m³;大型冷链物流冷库安装工程设计方案:
一、物流冷库设备选型:
1、冷库门:根据客户要求,共设计6扇冷库专用门,尺寸规格为2500mm*2800mm*150mm,其中包含2扇冷库双面0.6不锈钢平移门,4扇冷库双面0.6不锈钢电动平移门,并安装1扇800*1800*150mm安全逃生门。
2、风幕机:安装4台2米风幕机,根据客户的需求定制。
二、物流冷库制冷系统:
制冷机组:采用台湾复盛半封闭式螺杆机组,并带有恒压阀。
设计安装6000米Ф32的双翅片铝排;60套Ф22的检修球阀;30套Ф32检修球阀;60套Ф22热氟融霜检修阀;一套丹弗斯热氟融霜恒压阀件组及四套库内求生报警系统。
三、物流冷库保温系统:
1. 库体保温:品牌选用常州月仙聚氨酯双面彩钢板,厚度规格为150mm,钢板0.5mm,B1级阻燃性。结合库体实际大小,计算出所需要用到的保温材料数量。
2. 地面保):采用金刚砂混泥土+挤塑板保温,铺设0.8mmPE防潮层,防止潮气下沉,挤塑板采用错缝铺设三层,单层厚度为50mm,并且应保证地面硬度正常。
四、物流冷库电气系统:
安装冷库远程电控箱,可远程开关机,远程设置参数,故障短信提醒等功能;安装60套冷库LED专用灯,具有防潮、防水、防尘灯等特点。

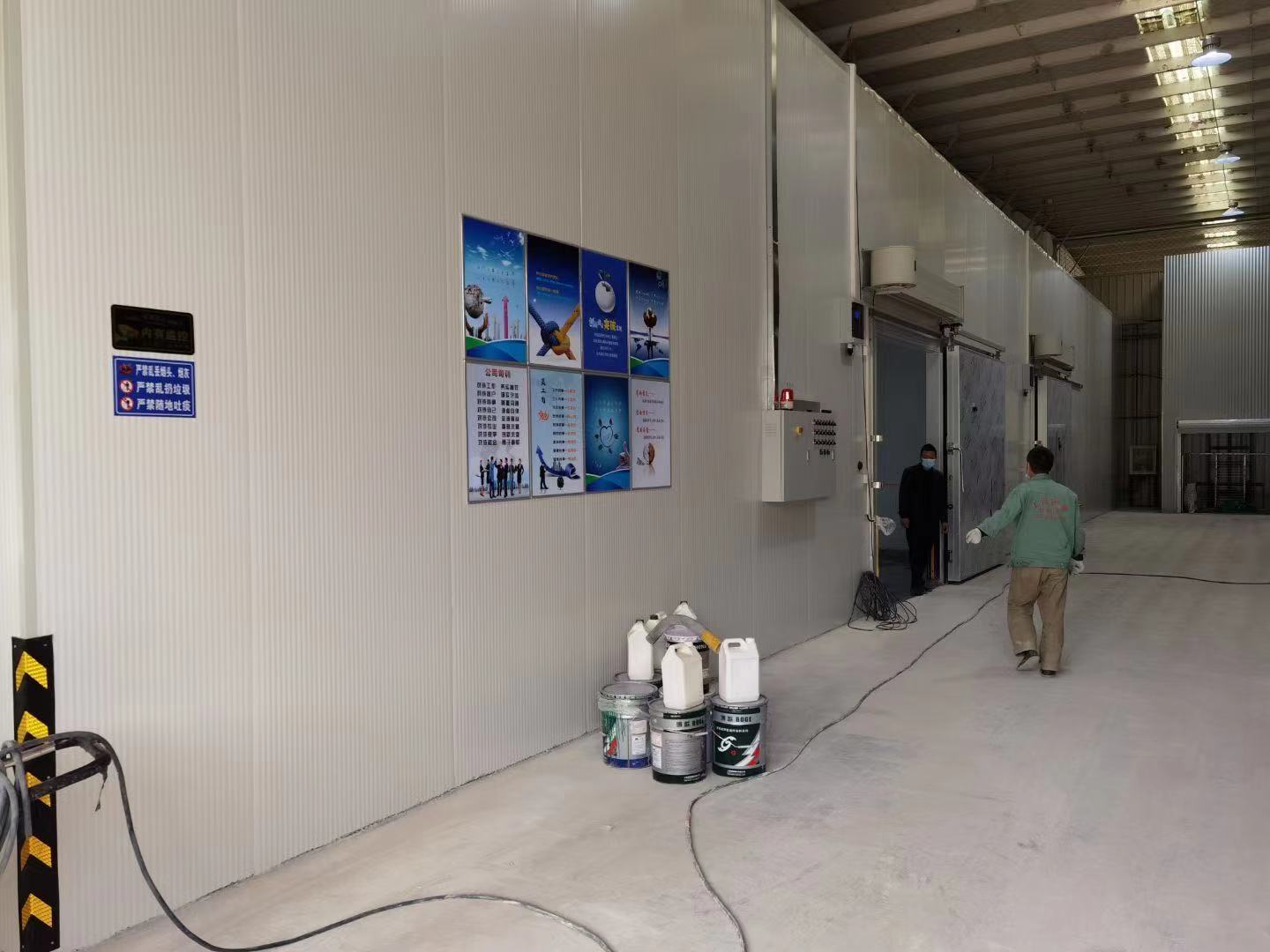

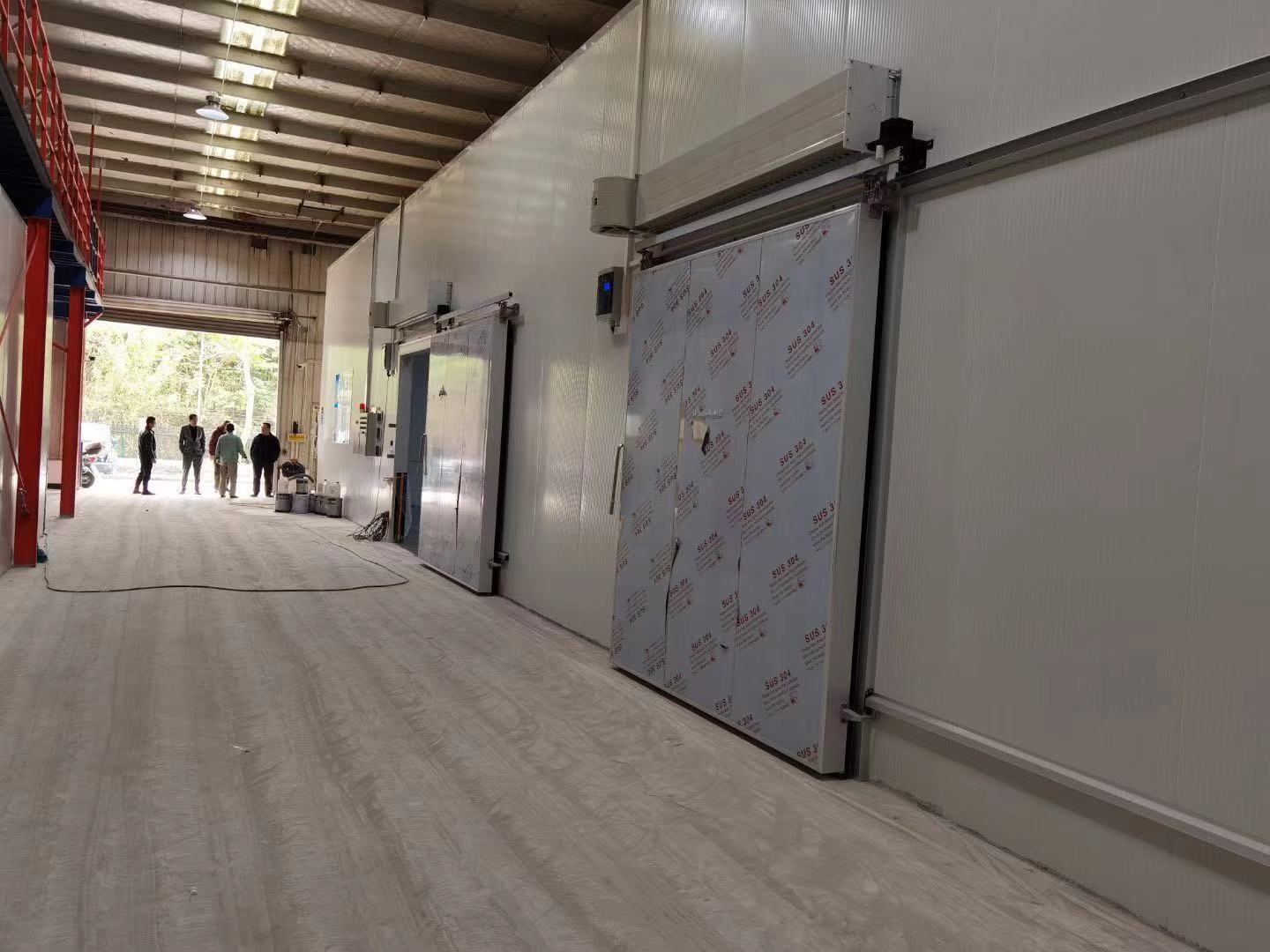

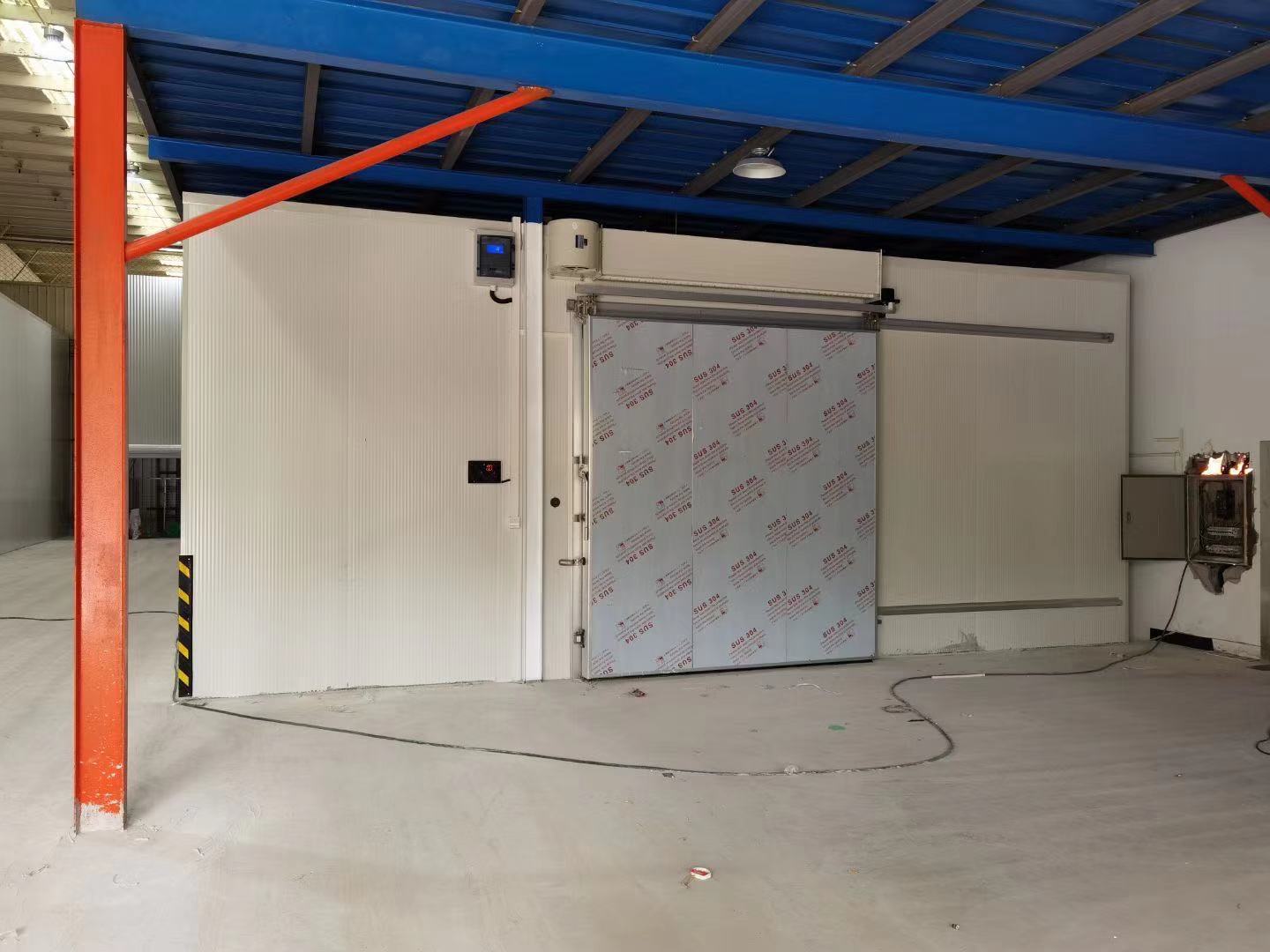

五、该项目现场施工照片:
